TGK-G系列高功率开关

高功率开关是相控阵雷达中非常重要的控制器件,主要起到收发切换、通道选通、极化天线等目的。频率覆盖0.03GHz~40GHz。具有频带宽、承受功率高、响应时间快、可靠性高等特点,技术达到国内先进水平,具备很强的技术能力和工程经验,广泛用于相控阵雷达领域。

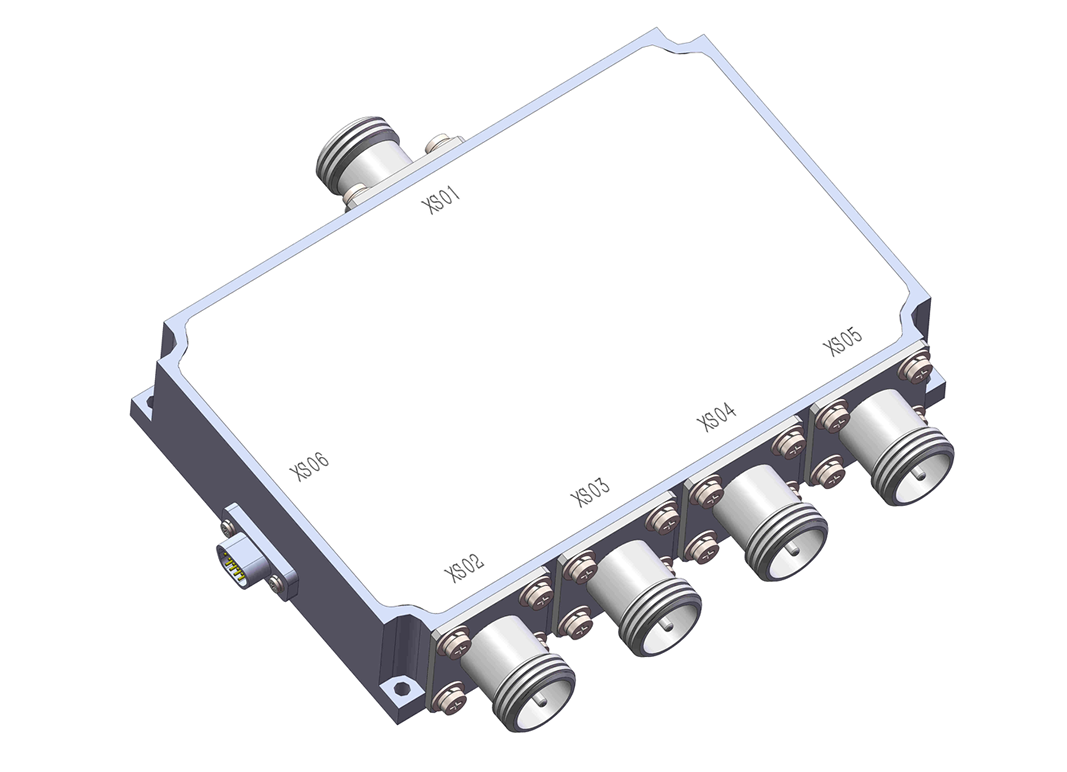

      • 图1 直视图

        图1 直视图

      • 图2 透视图

        图2 透视图

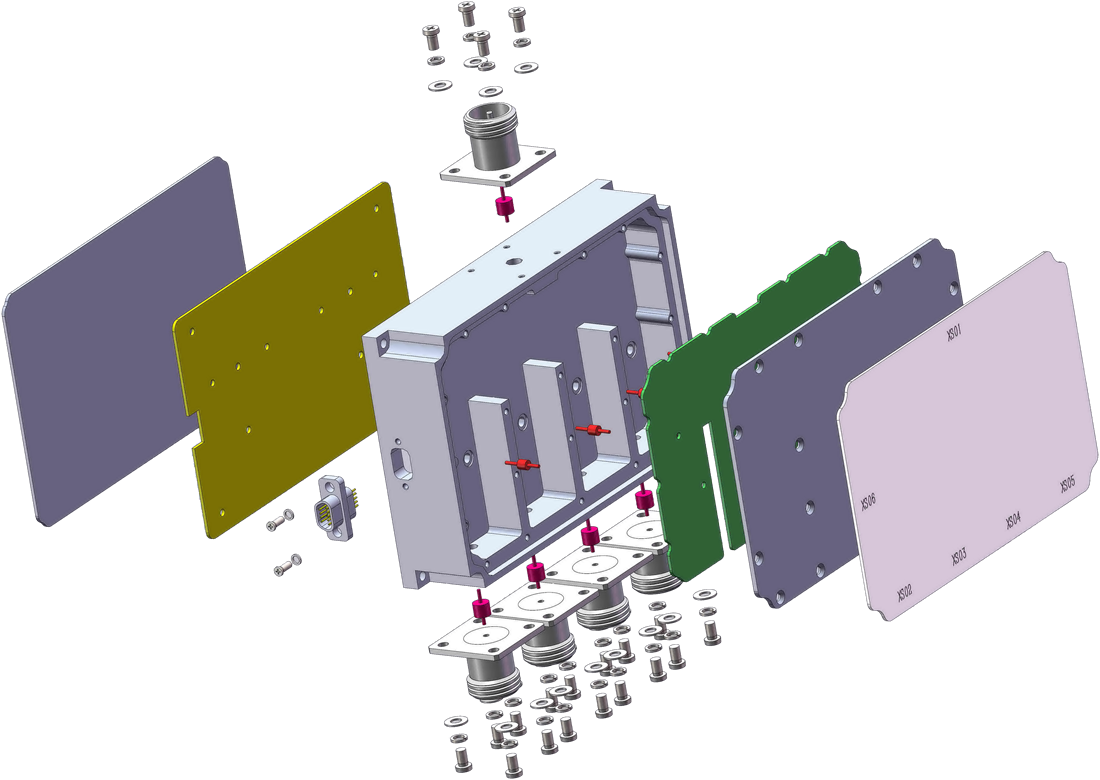

      • 图3 爆炸图

        图3 爆炸图

          (典型值,Ta=25℃,Vcc=+5V)

          频率(GHz)

          插损(dB)

          驻波

          隔离度(dB)

          峰值功率(W)

          0.03~0.4

          0.5

          1.3

          40

          5000

          0.4~1

          0.6

          1.4

          35

          5000

          1~2

          0.9

          1.4

          30

          4000

          2~4

          1.2

          1.5

          25

          2500

          4~8

          1.6

          1.6

          25

          1500

          8~12

          2.2

          1.6

          25

          500

          12~18

          2.5

          2.0

          25

          200

          30~40

          4.0

          2.2

          20

          50

          注:1.相对工作带宽为20%或根据用户要求定制

                 2.根据承受功率大小需提供相应高负压
