延迟线及驱放模块级产品

延迟线及驱放主要用于相控阵雷达的子阵系统。前者通过可控的时间延迟来实现子阵的波束扫描,后者实现雷达收发状态的转换和信号的功率放大,在雷达子阵系统中通常将两者结合起来使用。具有延迟量大、延迟线精度高、相位线性度好、可靠性高等特点,技术达到国内先进水平,具备很强的技术能力和工程经验,广泛用于相控阵雷达领域。


●   主要用于相控阵雷达子系统

●   可广泛用于地面、车载、舰载、机载及弹载等应用平台

●   产品可以根据客户需求,定制化设计

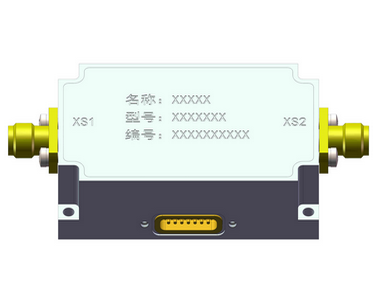

  • 图1 直视图

    图1 直视图

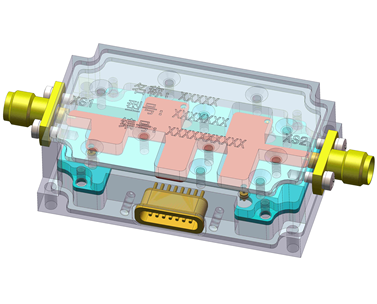

  • 图1 透视图

    图1 透视图

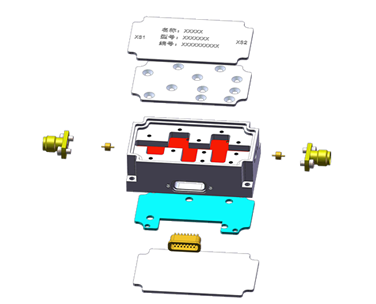

  • 图3 爆炸图

    图3 爆炸图

      (典型值,Ta=25℃,Vcc=+5V)

      频  率(GHz)

      延迟精度(°)

      相位线性度(°)

      带内平坦度(dB)

      驻波

      8.5~10.5

      4bit

      ±3

      ±4

      ±1.0

      1.5

      5bit

      ±4

      ±6

      ±1.2

      1.5

      6bit

      ±5

      ±12

      ±1.5

      1.5

      15~17

      4bit

      ±4

      ±5

      ±1.0

      1.8

      5bit

      ±5

      ±10

      ±1.2

      1.8

      10~18

      6bit

      ±6

      ±15

      ±2.0

      2

      6~18

      4bit

      ±6

      ±20

      ±2.5

      2

      33~37

      6bit

      ±6

      ±15

      ±2.0

      2
