TR组件

模拟TR以瓦片式为主,产品分为数字TR和模拟TR类型,自主设计内部功放、限幅低噪放、收发数控衰减多功能芯片等,频率覆盖DC~Ku波段。具有频带宽、收发功率高、功能集成度高、体积小、重量轻、可靠性高等特点,技术达到国内先进水平,具备很强的技术能力和工程经验,广泛用于相控阵雷达领域。


      • 图1 直视图

        图1 直视图

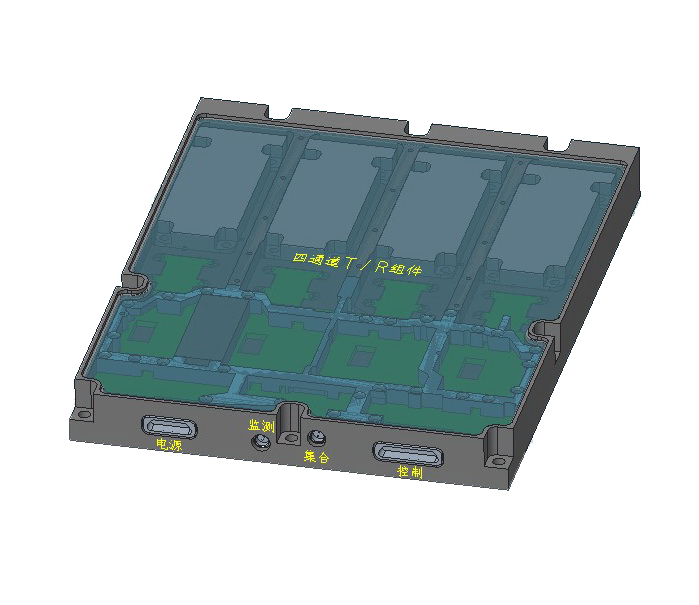

      • 图2 透视图

        图2 透视图

      • 图3 爆炸图

        图3 爆炸图

      ●   自主设计限幅器、低噪放、功放等功能,自主流片多功能芯片及功放芯片

      ●   采用多层设计技术、微装工艺相结合的方式实现小体积

      ●   根据产品不同的环境适应要求,定制化设计


      主要参数

      性能指标

      频率范围

      DC~Ku

      移相器

      6位,相位误差:≤6°;RMS≤3°

      R

      增益

      ≥25dB

      噪声系数

      ≤3.5dB

      线性动态

      ≥60dB

      抗烧毁功率

      ≥48dBm

      输出P-1

      ≥0dBm

      数控衰减

      6位,附加相移:≤5°

      T

      输出信号功率

      ≥46dBm

      功率平坦度

      ≤1dB

      功率顶降

      ≤0.7dB

      谐杂波抑制

      ≥60dBc

      TR

      相位一致性

      相位误差:≤6°;RMS≤3°

      增益不一致性

      ≤2dB

      通道间隔离

      ≥45dB
